Rola diagramów i schematów w dokumentacji

Diagramy i schematy są istotnym elementem każdej dokumentacji projektowej, niezależnie od tego, czy projekt ma charakter techniczny (np. aplikacja, system informatyczny) czy nietechniczny (np. organizacja wydarzenia, procedura, kampania). Ich celem jest wizualne przedstawienie informacji, co ułatwia odbiór, analizę i zrozumienie projektu.

Dlaczego diagramy i schematy są ważne

Diagramy i schematy pełnią funkcję graficznego skrótu informacji. Dzięki nim można:

• szybko zobaczyć strukturę projektu, jego moduły lub części składowe,

• zrozumieć zależności między elementami,

• przedstawić przebieg procesu lub działanie systemu w sposób intuicyjny.

Przykłady zastosowania:

• Projekt techniczny: diagram przepływu danych (DFD), schemat architektury systemu, diagram klas UML.

• Projekt nietechniczny: schemat przebiegu wydarzenia, mapa procesu organizacyjnego, diagram odpowiedzialności w zespole.

Jak diagramy i schematy pomagają w zrozumieniu projektu

Wizualizacje:

• upraszczają złożone informacje - pozwalają łatwiej zrozumieć strukturę lub proces niż opis tekstowy,

• uwidaczniają zależności - np. między modułami systemu, etapami projektu lub zadaniami w zespole,

• ułatwiają komunikację w zespole - diagram jest wspólnym punktem odniesienia dla wszystkich uczestników projektu,

• pomagają w identyfikacji problemów - np. brak połączenia między etapami, dublowanie działań, niejasności w strukturze.

Korzyści z używania wizualizacji

Stosowanie diagramów i schematów w dokumentacji przynosi wiele praktycznych korzyści:

• Szybkie przekazanie informacji - odbiorca od razu widzi strukturę i zależności.

• Łatwiejsza analiza - można szybko zidentyfikować wąskie gardła, luki lub błędy w planie projektu.

• Weryfikacja poprawności - diagramy ułatwiają sprawdzenie, czy wszystkie elementy projektu są uwzględnione i poprawnie powiązane.

• Wspomaganie prezentacji projektu - podczas spotkań lub prezentacji diagramy pozwalają odbiorcom łatwiej przyswoić informacje.

Podsumowanie: Diagramy i schematy są nieocenionym narzędziem w dokumentacji projektowej, ponieważ upraszczają komunikację, poprawiają czytelność i zwiększają efektywność analizy projektu.

Rodzaje diagramów i schematów

W dokumentacji projektowej wykorzystuje się różne typy diagramów i schematów, które pomagają zrozumieć strukturę, przebieg procesów i działanie systemu. Wybór odpowiedniego rodzaju zależy od charakteru projektu: technicznego lub nietechnicznego.

Projekty techniczne

W projektach technicznych diagramy i schematy umożliwiają wizualizację działania systemu, architektury, przepływu danych lub relacji między komponentami. Najczęściej stosowane są:

• Diagramy blokowe - pokazują główne moduły systemu i ich powiązania.

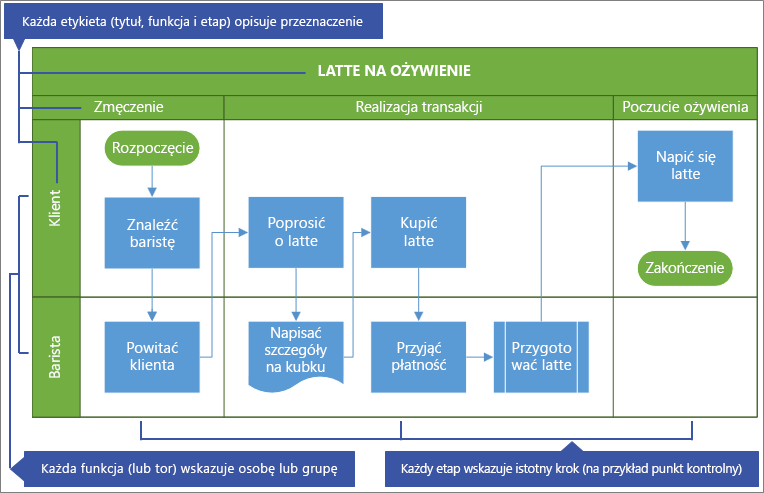

Źródło: support.microsoft.com

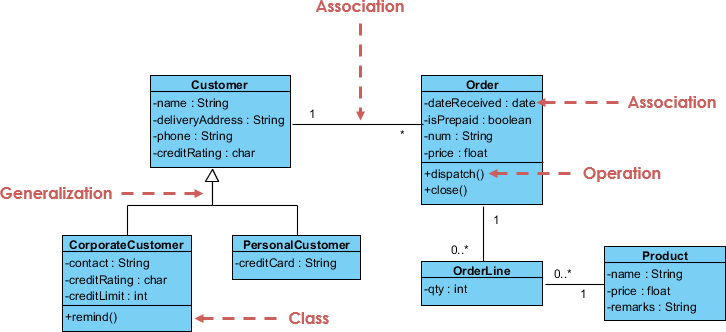

• Diagramy UML (Unified Modeling Language) - przedstawiają struktury i zależności między klasami, obiektami lub przypadkami użycia.

Źródło: visual-paradigm.com

• Schematy działania systemu - ilustrują procesy w systemie, np. logowanie użytkownika, obsługę zamówień.

Źródło: fotowolt24.pl

• Diagramy przepływu danych (DFD) – pokazują przepływ informacji między modułami lub procesami.

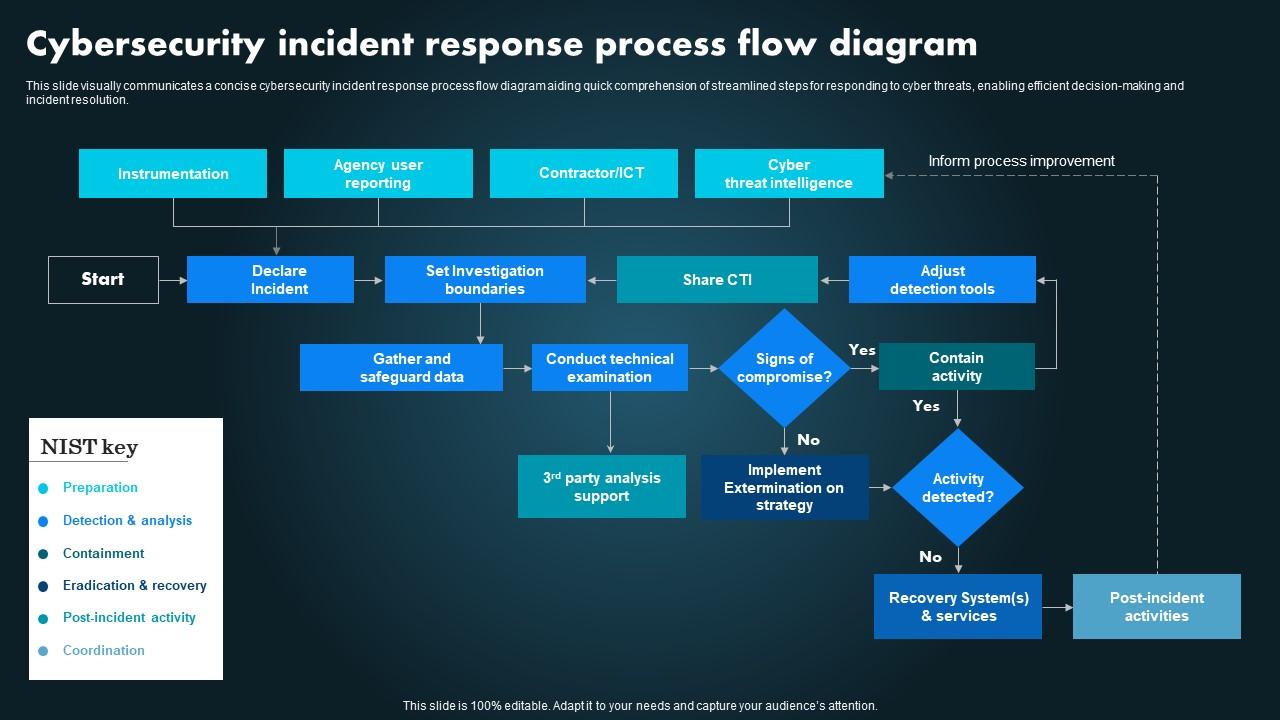

Źródło: slideteam.net

Przykład zastosowania: diagram blokowy aplikacji mobilnej może pokazać powiązanie modułów logowania, bazy danych i interfejsu użytkownika.

Projekty nietechniczne

W projektach nietechnicznych diagramy i schematy pomagają przedstawić przebieg procesu, organizację pracy lub relacje między działaniami. Najczęściej stosowane są:

• Schematy organizacyjne – pokazują strukturę zespołu, odpowiedzialności i hierarchię.

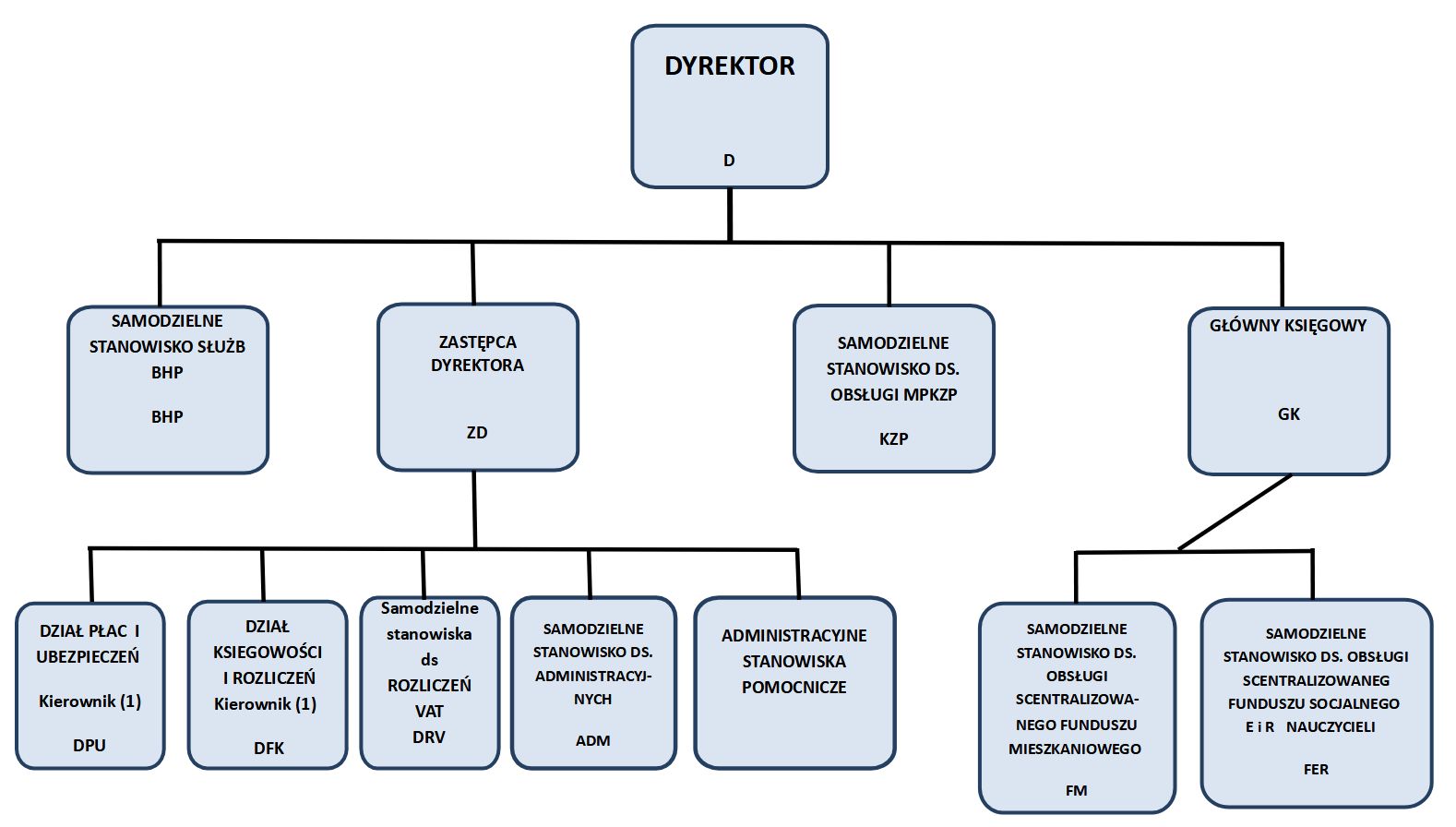

Źródło: cojm.walbrzych.pl

• Diagramy przebiegu procesu – ilustrują sekwencję działań w projekcie lub wydarzeniu.

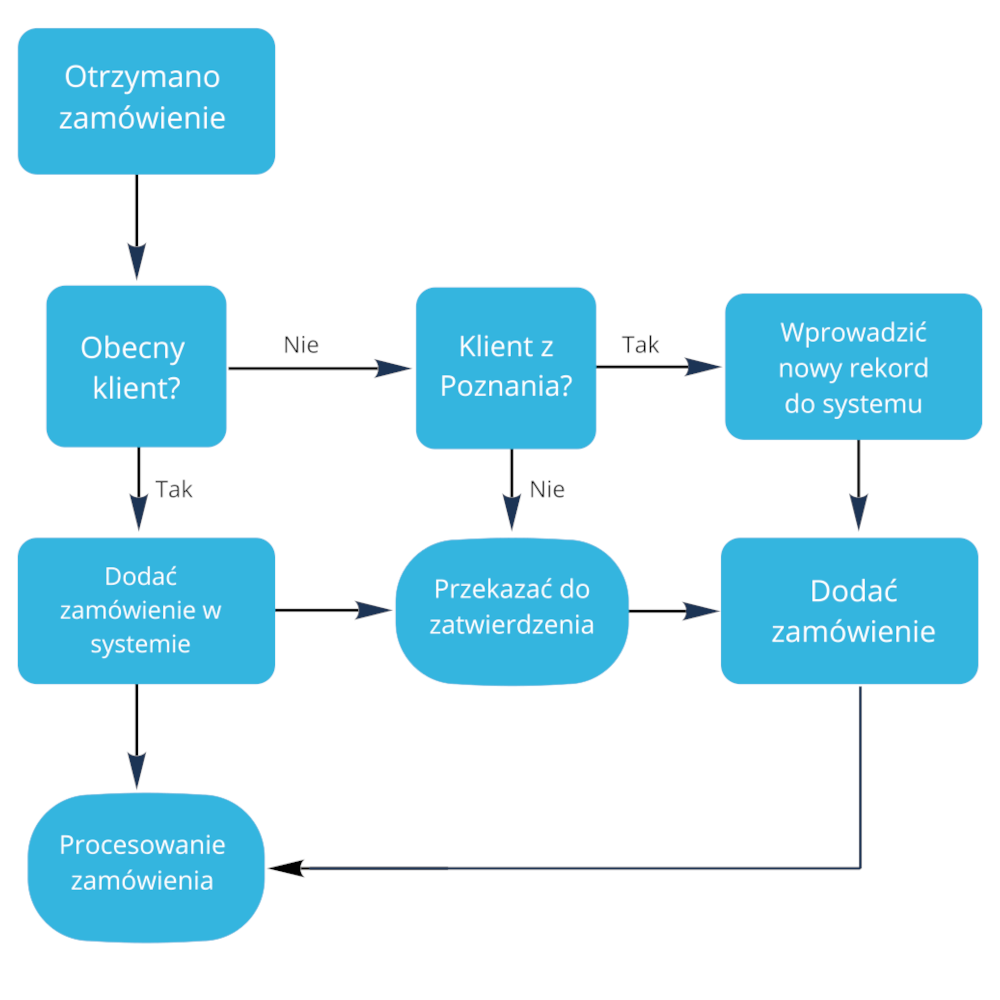

Źródło: systell.pl

• Mapy działań – pokazują powiązania między poszczególnymi zadaniami lub etapami.

Źródło: bittersweetmusicfestival

• Diagramy zależności między etapami projektu – wskazują kolejność działań i zależności między nimi.

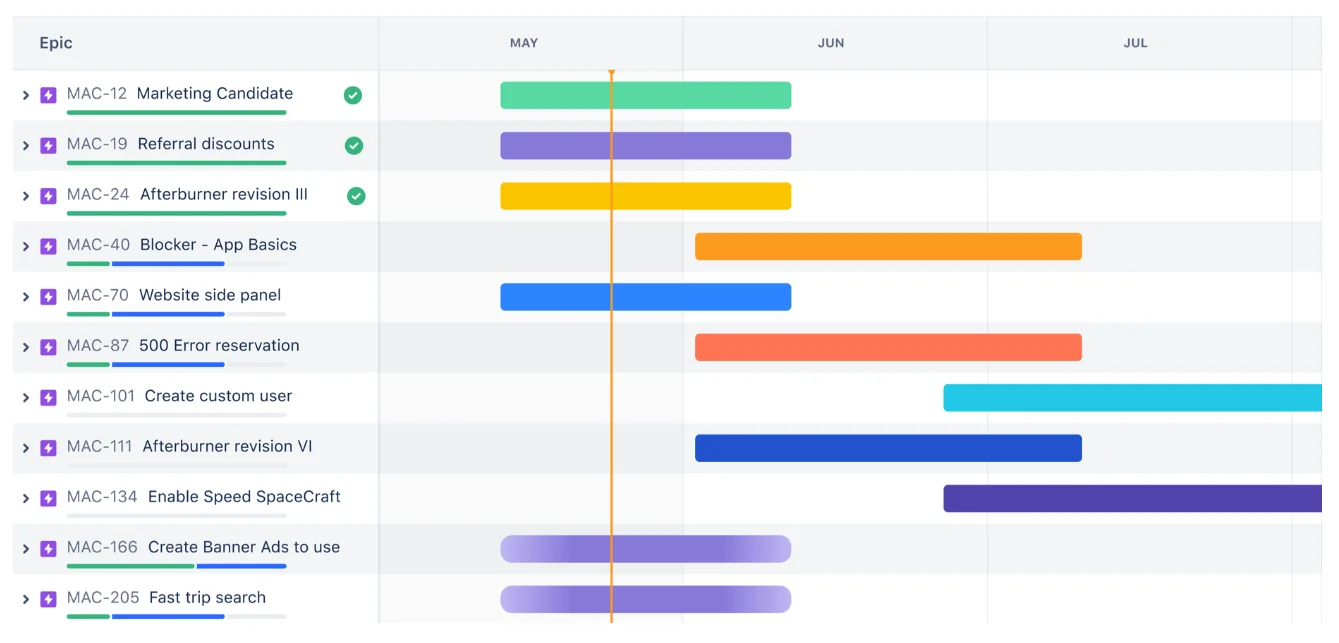

Źródło: leadersisland.com

Przykład zastosowania: diagram przebiegu procesu organizacji wydarzenia pokazuje kolejność rezerwacji sal, przygotowania materiałów i promocji.

Różnice i podobieństwa w zastosowaniu diagramów

• Podobieństwa:

  • Zarówno w projektach technicznych, jak i nietechnicznych diagramy upraszczają złożone informacje i ułatwiają analizę.

  • W obu przypadkach służą wizualizacji zależności, przebiegu działań i struktury projektu.

• Różnice:

  • W projektach technicznych diagramy często skupiają się na działaniu systemu, przepływie danych i relacjach między komponentami.

  • W projektach nietechnicznych diagramy koncentrują się na organizacji pracy, przebiegu procesów i powiązaniach między etapami.

Podsumowanie: Wybór odpowiedniego rodzaju diagramu zależy od celu wizualizacji i charakteru projektu. Dobrze dobrany schemat znacząco poprawia czytelność dokumentacji i ułatwia komunikację w zespole.

Zasady tworzenia diagramów i schematów

Aby diagramy i schematy spełniały swoją rolę w dokumentacji projektowej, muszą być przygotowane w sposób przemyślany i zgodny z określonymi zasadami. Dobrze zaprojektowana wizualizacja nie tylko ułatwia zrozumienie projektu, ale także ogranicza ryzyko błędnej interpretacji informacji.

1. Jasność, czytelność i logiczny układ informacji

Podstawową zasadą tworzenia diagramów jest ich czytelność. Diagram powinien być zrozumiały nawet dla osoby, która nie brała udziału w realizacji projektu.

Najważniejsze zasady:

• diagram powinien przedstawiać tylko istotne informacje, bez zbędnych detali,

• elementy powinny być rozmieszczone w sposób logiczny i uporządkowany (np. od lewej do prawej lub z góry na dół),

• należy zachować spójność oznaczeń, kształtów i kolorów,

• tekst w diagramie powinien być krótki, jednoznaczny i czytelny.

Przykład: diagram przebiegu procesu organizacyjnego powinien jasno pokazywać kolejne etapy, bez nadmiernego rozgałęziania, które utrudnia odbiór.

2. Oznaczenia, legendy i standardy

Diagramy powinny wykorzystywać ustalone oznaczenia i standardy, aby były jednoznaczne i zrozumiałe dla odbiorców.

• W projektach technicznych często stosuje się standardy UML, w których każdy symbol ma określone znaczenie (np. klasy, relacje, przypadki użycia).

• W schematach procesów używa się typowych symboli, takich jak:

  • prostokąty - czynności,

  • romby - decyzje,

  • strzałki - kierunek przepływu.

Jeśli diagram zawiera niestandardowe symbole lub skróty, należy dodać legendę, która wyjaśnia ich znaczenie.

Przykład: w diagramie procesu nietechnicznego legenda może wyjaśniać, które etapy są realizowane przez różne osoby lub działy.

3. Wybór odpowiedniego typu diagramu

Każdy diagram powinien być dopasowany do konkretnego celu, jaki ma spełniać w dokumentacji.

• Jeśli celem jest pokazanie struktury - stosuje się diagramy blokowe lub schematy organizacyjne.

• Jeśli celem jest przedstawienie przebiegu działań - lepszym wyborem będą diagramy procesu lub diagramy przepływu.

• Jeśli dokumentacja dotyczy systemu informatycznego - właściwe będą diagramy UML lub diagramy przepływu danych.

Nie należy używać jednego typu diagramu do opisu wszystkich aspektów projektu. Lepszym rozwiązaniem jest zastosowanie kilku prostych, czytelnych schematów, z których każdy pełni jasno określoną funkcję.

Podsumowanie:

Poprawnie wykonane diagramy i schematy zwiększają przejrzystość dokumentacji, ułatwiają komunikację oraz pozwalają szybciej analizować i weryfikować projekt. Kluczowe są: jasność przekazu, stosowanie standardów oraz świadomy wybór rodzaju diagramu.

Wstawianie i dokumentowanie diagramów w projekcie

Samo stworzenie diagramu lub schematu nie jest wystarczające. Aby spełniał on swoją rolę w dokumentacji projektowej, musi być prawidłowo wstawiony, opisany i powiązany z treścią tekstową. Odpowiednie dokumentowanie diagramów zwiększa czytelność projektu i ułatwia jego analizę.

Wkomponowanie diagramów w dokumentację

Diagramy powinny być umieszczane w dokumentacji w sposób logiczny i przemyślany:

• diagram należy wstawiać bezpośrednio po fragmencie tekstu, który do niego nawiązuje,

• każdy diagram powinien mieć tytuł, umieszczony nad lub pod grafiką,

• należy stosować numerację diagramów (np. "Rysunek 2. Diagram przebiegu procesu"), co ułatwia odwoływanie się do nich w tekście,

• jeśli diagram zawiera symbole lub skróty, konieczne jest dodanie legendy wyjaśniającej ich znaczenie.

Dzięki temu odbiorca dokumentu łatwo zidentyfikuje, do jakiego fragmentu projektu odnosi się dany schemat.

Powiązanie diagramu z opisem tekstowym

Każdy diagram powinien być uzupełniony krótkim opisem tekstowym, który:

• wyjaśnia, co dokładnie przedstawia diagram,

• opisuje główne elementy i zależności,

• wskazuje, jak interpretować przedstawione informacje.

W tekście należy odwoływać się bezpośrednio do numeru diagramu, np. "Na rysunku 3 przedstawiono schemat działania systemu logowania". Diagram nie powinien pozostawać bez komentarza - jego znaczenie musi być jasno wyjaśnione.

Spójność wizualna i formatowanie

W całej dokumentacji należy zachować jednolity styl wizualny diagramów:

• jednakowe czcionki, kolory i style linii,

• spójne nazewnictwo elementów i oznaczeń,

• jednakowy sposób podpisywania i numerowania diagramów.

Spójność wizualna wpływa na profesjonalny wygląd dokumentu i ułatwia odbiór informacji. Chaotyczne formatowanie lub różne style diagramów mogą wprowadzać niejasności i obniżać jakość dokumentacji.

Podsumowanie:

Prawidłowe wstawianie i dokumentowanie diagramów sprawia, że dokumentacja staje się czytelna, uporządkowana i łatwa do analizy. Diagramy powinny być integralną częścią opisu projektu, a nie jedynie dodatkiem graficznym.

Zadanie - Diagramy i schematy

Zadanie - Diagramy i schematy w dokumentacji projektowej

Celem zadania jest nauczenie się prawidłowego doboru, tworzenia oraz dokumentowania diagramów i schematów w dokumentacji projektowej. Zadanie ma na celu pokazanie, w jaki sposób wizualizacje wspierają opis projektu - zarówno technicznego, jak i nietechnicznego.

Zakres zadania:

Uczeń przygotowuje fragment dokumentacji zawierający diagramy i schematy dla:

• projektu technicznego (np. aplikacja, strona internetowa, system),

• lub projektu nietechnicznego (np. organizacja wydarzenia, procedura, proces).

Wymagania:

• Diagramy muszą być:

  • czytelne i logicznie uporządkowane,

  • wykonane z użyciem jednolitych oznaczeń,

  • zgodne z przyjętymi standardami (jeśli dotyczy).

• W przypadku niestandardowych symboli dodaj legendę.

• Diagramy wstaw do dokumentu w odpowiednich miejscach (po fragmencie tekstu opisujące dane zagadnienie).

• Każdy diagram musi posiadać:

  • tytuł,

  • numer (np. Rysunek 1, Rysunek 2),

  • krótki opis wyjaśniający, co przedstawia.

• W treści dokumentu odwołaj się do diagramów za pomocą ich numerów.

• Dokument wykonaj w programie Microsoft Word.

• Zastosuj style nagłówków, spójną czcionkę i jednolite formatowanie.

• Objętość: 1–2 strony.

• Diagramy mogą być wykonane w Wordzie lub w innym narzędziu i wstawione jako grafika (np. draw.io. )
